第二节 统计图
统计表的资料用几何图形或图案等形式表示即成为统计图。
一、统计图的种类与构造
统计图种类很多，常用的有：条图、圆图、百分条图、线图（包括半对数线图）、直方图和统计地图等。
统计图由以下各部份构成：
（一）标题 每个图都应有标题。标题要简明确切，通常包括内容、时间和地点。其位置在图域之外，一般放在图域的下面。
（二）图域 图域的长宽之比一般7：5为美观，圆图除外。
（三）标目 纵横两轴应有标目，即纵标目和横标目，并注明度量衡单位。
（四）尺度 纵横两轴都有尺度，横轴尺度自左至右，纵轴尺度自下而上，数值一律由小而大。尺度间隔要宽松。用算术尺度时，等长的距离应代表相等的数量。
（五）图例 用不同线条或颜色代表不同事物时，需用图例说明。
二、资料性质与图形选择
统计资料的性质决定于统计表的主辞。主辞可分为品质的和数量的两类。主辞是品质的，如单位名称、性别、病型等为品质资料；主辞为数量的，如年龄、时间、脉搏等称为数量资料。数量资料又可分为连续性资料和间断性资料。连续性资料是指任何两个小的数值之间可以有无限个数值存在，如时间可依次分为年、月、日、时、分、秒、十分之一秒……等，所以时间是连续性资料。至于家庭人口数，在原始记录上不可能找到有4.3或5.8人口的家庭，所以人口数是间断性资料。

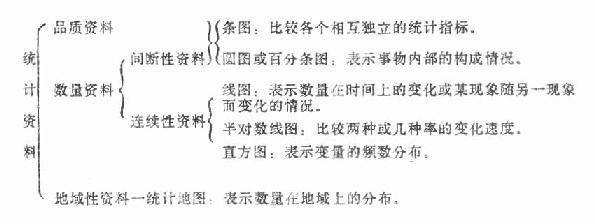

各类资料宜用何种图形表达示意如下：
三、常用统计图的绘制方法及注意事项
（一）条图 又名长条图 ，以条的长度表示事物的数量。可用以表示绝对数、也可用以表示相对数或平均数，常用的有单式条图、复式条图和分段条图。
1．单式条图：如图2.1，为某医院十年来六种疾病住院患者死亡人数。其资料见表2.6。
2．复式条图：用以比较两种或两种以上有关事物的数量。如图2.2表示某师各团菌痢和肠炎的发病人数，其资料见表2.7。
3．分段条图：用以比较事物的全部与其中一部分的数量。如图2.3表示某师各团传染病总人数及菌痢人数，其资料见表2.8。
绘制条图时应注意以下各点：
（1）图中各条要有同一基线，其尺度必须从“0”开始，否则会改变条间的比例关系。
（2）条的排列顺序由高到低，如事物有自然顺序者，也可按自然顺序排列。
（3）各条的宽度要一致，条间的空隙要相等，条间空隙一般不要大于条宽。
（4）尽量避免用折断或回转的条。
表2.6 某医院十年来六种疾病住院患者死亡人数
| 病名 | 瘤(癌) | 脑外伤 | 心脏病 | 白血病 | 脑溢血 | 肺炎 |
| 死亡人数 | 187 | 44 | 42 | 38 | 32 | 29 |

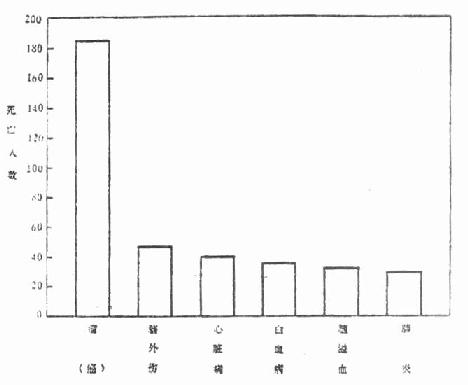

图2.1 某医院十年来六种疾病住院患者死亡人数
表2.7 某师各团菌痢、肠炎发病人数 19××年
| 病种 | 一团 | 二团 | 三团 | 炮团 |
| 菌痢 | 41 | 43 | 61 | 34 |
| 肠炎 | 26 | 23 | 38 | 35 |

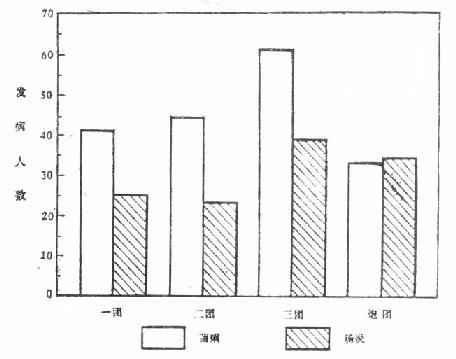

图2.2 某师各团菌痢、肠炎发病人数（19××年）
表2.8 某师各团传染病部人数及菌痢发病人数19××年
| 一团 | 二团 | 三团 | 炮团 | |
| 传染病发病总人数 | 81 | 148 | 179 | 128 |
| 其中菌痢发病人数 | 41 | 43 | 61 | 34 |

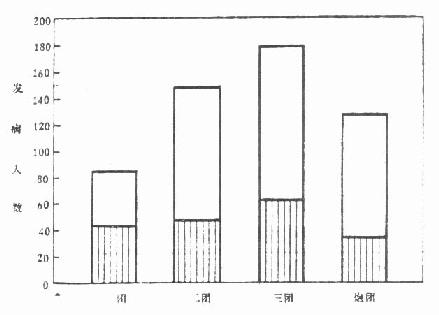

图2.3 某师各团传染病总人数及菌痢发病人数（长条全段表示传染病发病人数，下段表示菌痢发病人数）
（二）圆图 圆图用扇形的面积，也就是圆心角的度数来表示数量。它用来表示组数不多的品质资料或间断性数量资料的内部构成，各部份百分比之各和必须是100%。如图2.4表示某医院用10%明矾液治疗面部深层海绵状血管瘤的疗效构成，其资料见表2.9。
圆心角（度）的计算方法是将百分数乘以360[SB]0[/SB]，如表2.9中的特效百分比所占的圆心角度数为69.5%×360[SB]0[/SB]=250.2[SB]0[/SB],余类推，见表2.9最后一栏。
绘制圆图时应注意：各扇形应按大小或自然顺序自时钟9时或12时处开始，顺时针方向排列；各扇形内要注明简要的文字和百分比。
表2.9 10%明矾液治疗面部深层海棉状血管瘤疗效
| 疗效 | 病例数 | 百分比(%) | 绘图用圆心角(度) |
| 特效 | 66 | 69.7 | 250.0 |
| 显效 | 14 | 14.7 | 52.9 |
| 有效 | 11 | 11.6 | 41.8 |
| 无效 | 4 | 4.2 | 15.1 |
| 合计 | 95 | 100.0 | 360.0 |
图2-4 10%明矾治疗面部深层海绵状血管瘤疗效
（三）百分条图 凡能画圆图的资料，也可用百分条图表示，绘制方便。尤其在比较几个组的内部构成时，可绘制长宽相同的几个直径，各直条内相应构成部分的排列顺序、花纹或图案应一致，并附一百分尺度。如图2-5，资料来源见表2-10。
表2-10 某医院用脊电针治疗慢性支气管炎的结果19××年
| 病型 | 总例数 | 人 数 | 百分比（%） | ||||||
| 近控 | 显效 | 好转 | 无效 | 近控 | 显效 | 好转 | 无效 | ||
| 单纯型 | 834 | 525 | 180 | 103 | 26 | 62.9 | 21.6 | 12.4 | 3.1 |
| 喘息型 | 179 | 93 | 38 | 34 | 14 | 52.0 | 21.2 | 19.0 | 7.8 |

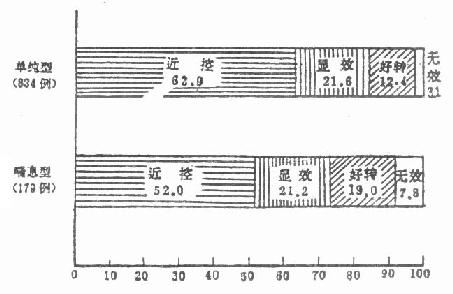

图2-5 某医院用脊电针治疗慢性支气管炎的结果
（四）线图 线图适用于连续性数量资料，常用以表示事物或现象在时间上的发展变化，如图2-6。从图中可看出7～10月份为菌痢发病的高峰期。资料见表2-11。
绘制线图时，通常以横轴表示时间或变量，纵轴表示指标，两轴的尺度均可不从“0”点开始。图内线条一般不超过四、五条，可分别以不同的线段或颜色表示，并附图例说明。
表2-11 某部队1970年逐月菌痢发病人数
| 月份 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 合计 |
| 发病人数 | 4 | 4 | 6 | 5 | 7 | 8 | 28 | 75 | 97 | 49 | 27 | 14 | 324 |

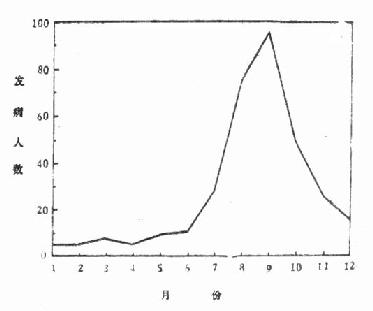

图2-6 某部队1970年逐月菌痢发病人数
半对数线图 用于比较两种或两种以上率的变化速度。它是将线图绘在半对数坐标纸（纵轴为对数尺度，横轴为算术尺度）上。如果将表2-12中的三组数据时间从A到B分别绘在算术格纸（图2-7）与半对数格纸（图2-8）上，将呈现两种不同的结果。
表2-12 绝对差与相对差比较
| A→B | 绝对差（A-B） | 相对比（A/B） | 对数差（1gA-1gB） |
| (1)1000→100 | 1000-100=900 | 1000/100=10 | |
| (2)100→10 | 100-10=90 | 100/10=10 | |
| (3)10→1 | 10-1=9 | 10/1=10 |

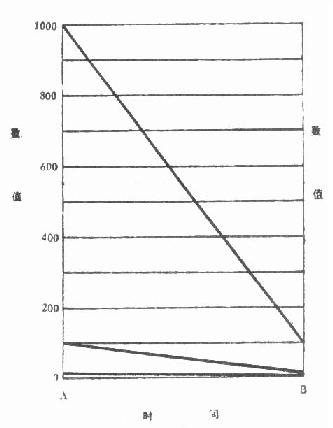

图2-7 三组数据绘在算术格纸上

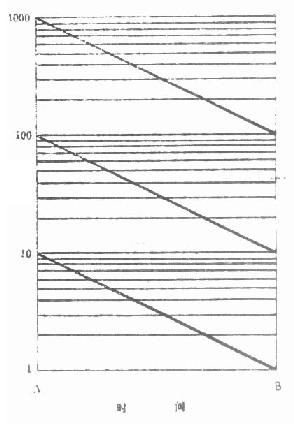

图2-8 三组数据绘在半对数格纸上
在算术格纸上三条直线的坡度相差悬殊，这是由 于三组数据的绝对差相差悬殊。在半对数格纸上三条直线平行，这是由于三组数据的对数差相等，图上反映出三组数据下降的幅度相同。
例如从表2-13可看到细菌性痢疾的发病率最大值（45.37‰）为最小值（14.62‰）的3倍多，肺结核的最大值（3.65‰）为最小值(0.52‰)的7倍多。所以前者下降速度较慢，而后者较快，如果画在普通方格纸上，如图02-9，将给人以错觉，而画在半对数纸上如图2-10，就能正确地表达两种疾病发病率下降速度的快慢。
绘制半对数线图时，横轴为算术尺度（是等距的），用来表示时间；而纵轴为对数尺度（是不等距的），用来表示被比较事物的某种率，纵轴尺度的标法，自1-10为一组，上一组各数为下一组相应数的10倍。
表2-13 某部二十年来细菌性痢疾与肺结核的发病率 1958-1977
| 年份 | 发病率(‰) | 年份 | 发病率(‰) | ||
| 细菌性痢疾 | 肺结核 | 细菌性痢疾 | 肺结核 | ||
| 1958 | 30.22 | 3.65 | 1968 | 18.06 | 1.10 |
| 1958 | 45.37 | 2.32 | 1969 | 14.06 | 1.24 |
| 1960 | 38.84 | 2.12 | 1970 | 16.06 | 1.30 |
| 1961 | 28.41 | 2.31 | 1971 | 17.89 | 1.06 |
| 1962 | 24.33 | 2.59 | 1972 | 16.71 | 0.94 |
| 1963 | 28.20 | 2.30 | 1973 | 15.29 | 0.76 |
| 1964 | 19.41 | 1.86 | 1974 | 19.11 | 0.66 |
| 1965 | 24.26 | 1.31 | 1975 | 21.69 | 0.57 |
| 1966 | 25.24 | 1.27 | 1976 | 17.56 | 0.53 |
| 1967 | 22.30 | 1.26 | 1977 | 19.96 | 0.52 |

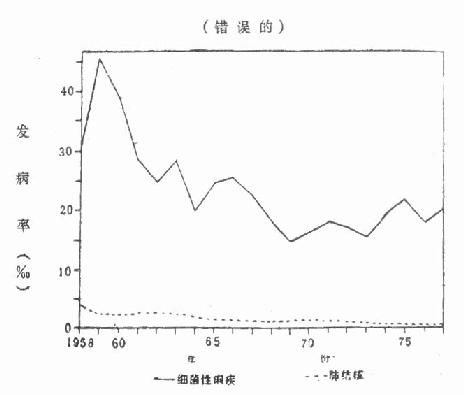

图2-9 某部二十年来细菌性痢疾与肺结核的发病率1958-1977

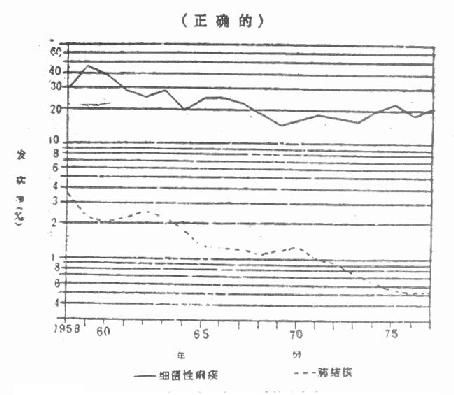

图2-10 某二十年来细菌性痢疾与肺结核的发病率 1958-1977
(五)直方图 直方图用矩形面积表示频数.如图2-11为我军某校部份同年龄同性别学员的身高分布,资料见表2-14.
表2-14 我军××学校部分学员的身长分配
| 身长(厘米) | 152- | 156- | 160- | 164- | 168- | 172- | 176- | 180- | 184- | 188- | 合计 |
| 人数 | 1 | 10 | 28 | 56 | 52 | 34 | 12 | 5 | － | 1 | 199 |

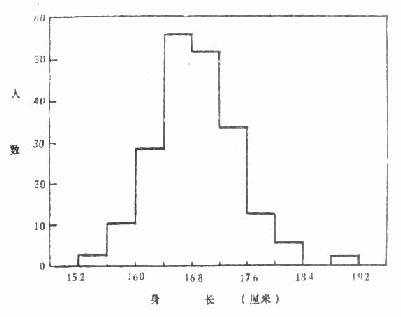

图2-11 我军××学校199学员的身长分配
当频数表的组距不等时，不能直接用各组频数绘制直方图，应先将组距化为相等，得出组距相等的各组的频数，再绘图，如表2-15的组距不等，若用各组的患者人数绘制直方图，得图2-12，给人以错觉，好象10～20岁组的患者人数最多，其实这是组距不等造成的，因为10岁以前各组的组距为1，而10岁以后各组的组距为10岁。因此，图2-12不能正确反映真实情况，应先将组距化为1，得出每岁平均患者人数，以此为矩形的高作图，如图2-13，才能正确表达出资料的实际情况。
绘制直方图的注意事项：
（1）直方图的的纵轴应从“0”开始，而横纵可以不从“0”点开始。
（2）直方图中各矩形之间可划直线隔开，也可以不划。
（3）当各组的组距不等时，不能直接用各组频数绘图，需要象表2-15那样处理（通常是将频数除以组距作高度）后再作图，否则会给人以错误印象或概念。
表2-15 ×年×市流行性乙型脑炎患者的年龄分布
| 年岁 | 0- | 1- | 2- | 3- | 4- | 5- | 6- | 7- | 8- | 9- | 10- | 20- | 30- | 40- | 50- | 合计 |
| 人数 | 3 | 3 | 9 | 11 | 23 | 22 | 11 | 14 | 8 | 6 | 36 | 13 | 11 | 4 | 1 | 175 |
| 每岁患者人数 | 3 | 3 | 9 | 11 | 23 | 22 | 11 | 14 | 8 | 6 | 3.6 | 1.3 | 1.1 | 0.4 | 0.1 | － |

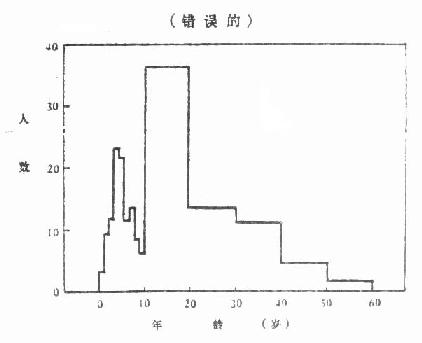

图2-12 ×年×市流行性乙型脑炎患者的年龄分布

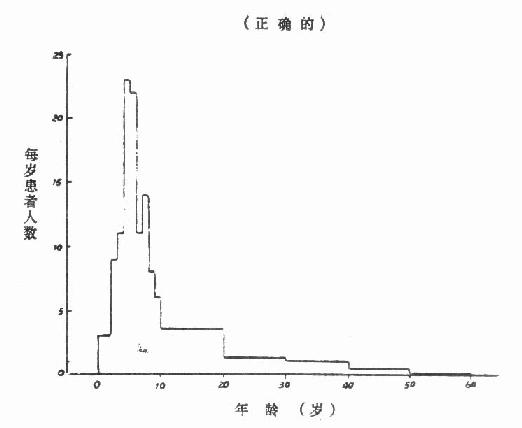

图2-13 ×年×市流行性乙型脑炎患者的年龄分布
7.统计地图

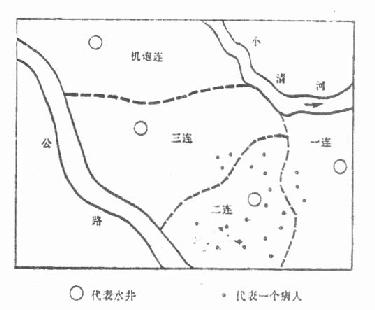

统计地图用以表示事物(或现象)在地域上的分布情况,多用点、线、颜色、符号等在地图上表示某种现象的数量，图图2-14为我军某部队一次痢疾流行时的患者分布情况。
图2-14 某部队一次痢疾流行时的患者分布
