第三章　数字减影血管造影

骨管造影，因血管与骨骼及软组织影重迭，血管显影不清。过去采用光学减影技术可消除骨骼和软组织影，使血管显影清晰。DSA则是利用计算机处理数字化的影像信息，以消除骨骼和软组织影的减影技术，是新一代血管造影的成像技术。Nudelman于1977年获得第一张DSA的图像。目前，在血管造影中这种技术应用已很普遍。

第一节　DSA的成像基本原理与设备

DSA是数字X线成像（digital radiography，DR）的一个组成部分。DR是先使人体某部在影像增强器（IITV）影屏上成像，用高分辨力摄象管对IITV上的图像行序列扫描，把所有得连续视频信号转为间断各自独立的信息，有如把IITV上的图像分成一定数量的水方块，即象素。复经模拟/数字转换器转成数字，并按序排成字矩阵。这样，图像就被象素化和数字化了（图1-3-1）。

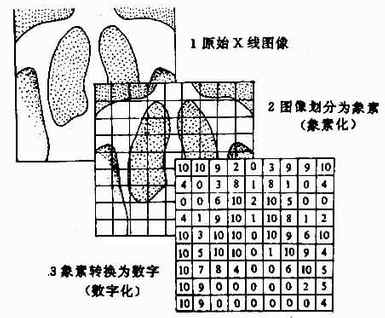

图1-3-1 象素转换为数字（数字化）

数字矩阵可为256×256、512×512、或1024×1024。象素越小、越多，则图像越清晰。如将数字矩阵的数字经数字/模拟转换器转换成模拟图像，并于影屏上显示，则这个图像就是经过数字化处理的图像。

DR设备包括IITV、高分辨力摄像管、计算机、磁盘、阴极线管和操作台等部分。

数字减影血管造影的方法有几种，目前常用的是时间减影法（temporal subtraction method），介绍于下。

经导管内快速注入有机碘水造影剂。在造影剂到达欲查血管之前，血管内造影剂浓度处于高峰和造影剂被廓清这段时间内，使检查部位连续成像，比如每秒成像一帧，共得图像10帧。在这系列图像中，取一帧血管内不含造影剂的图像和含造影剂最多的图像，用这同一部位的两帧图像的数字矩阵，经计算机行数字减影处理，使两个数字矩阵中代表骨骼及软组织的数字被抵销，而代表血管的数字不被抵销。这样，这个经计算机减影处理的数字矩阵经数字/模拟转换器转换为图像，则没有骨骼和软组织影像，只有血管影像，达到减影目的。这两帧图像称为减影对，因系在不同时间所得，故称为时间减影法。时间减影法的各帧图像是在造影过程中所得，易因运动而不尽一致造成减影对的不能精确重合，即配准不良，致使血管影像模糊。

第二节　DSA检查技术

根据将造影剂注入动脉或静脉而分为动脉DSA（intraarterial 　DSA，IADSA）和静脉DSA（intravenous DSA，IVDSA）两种。由于IADSA血管成像清楚，造影剂用量少，所以应用多。

IADSA的操作是将导管插入动脉后，经导管注入肝素3000～5000u，行全身低肝素化，以防止导管凝血。将导管尖插入欲查动脉开口，导管尾端接压力注射器，快速注入造影剂。注入造影剂前将IITV影屏对准检查部位。于造影前及整个造影过程中，以每秒1～3帧或更多的帧频，摄像7～10秒。经操作台处理即可得减影的血管图像。

IVDSA可经导管或针剌静脉，向静脉内注入造影剂，再进行减影处理。

第三节　DSA的临床应用

目前，IDASA对动脉的显示已达到或超过常规选择性动脉造影的水平，应用选择性或超选择性插管，对直径200μ以下的小血管及小病变，IADSA也能很好显示。而观察较大动脉，已可不作选择性插管。所用造影剂浓度低，剂量少。还可实时观察血流的动态图像，作为功能检查手段。DSA可行数字化信息储存。

IVDSA经周围静脉注入造影剂，即可获得动脉造影，操作方便，但检查区的大血管同时显影，互相重迭，造影剂用量较多，故临床应用少，不过在动脉播管困难或不适于作IADSA时可以采用。

DSA有助于心、大血管的检查。对主动脉夹层、主动脉瘤、主动脉缩窄或主动脉发育异常和检查肺动脉可用IVDSA。DSA对显示冠状动脉亦较好。

IADSA对显示颈段和颅内动脉均较清楚，可用于诊断颈段动脉狭窄或闭塞、颅内动脉瘤、血管发育异常和动脉闭塞以及颅内及颅内肿瘤的供血动脉和肿瘤染色等。（图1-3-2）。

对腹主动脉及其大分支以及肢体大血管的检查，DSA也很有帮助（图1-3-2）。

DSA技术发展很快，现已达到三维立体实时成像，更有利于病变的显示。

图1-3-2　DAS图像

a、b、c. 颈动脉造影和椎动脉造影，动静脉畸形d.左锁骨下动脉狭窄e.肾动脉狭窄，为PTA前f.为PTA后，狭窄段被扩张。所有照片只有血管影像而无骨及软组织影像。
